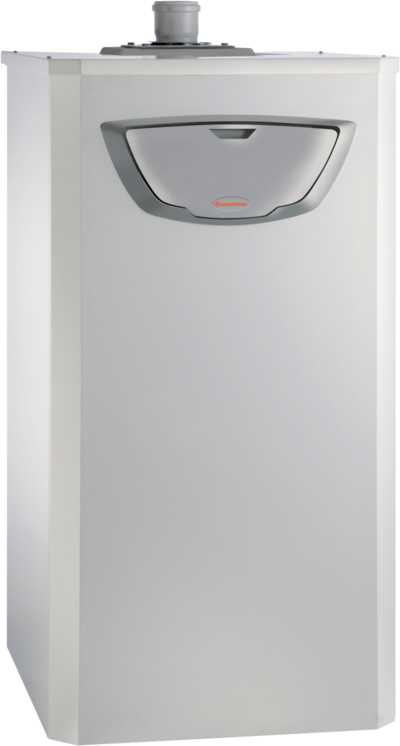

ARES CONDENSING 115 ErP

Caldaia basamento modulare a condensazione, per solo riscaldamento.

Ideale per la sostituzione di vecchi generatori a basamento e per impianti con elevato contenuto d'acqua.

5 anni di estensione di garanzia
con il programma di manutenzione più completo.

Ampio campo di modulazione
Ideale per le sostituzioni
Ideale per la riqualificazione energetica

Caratteristiche tecniche ARES CONDENSING 115 ErP
Codice 3.025587
custom Array
Potenza utile riscaldamento rif. 80/60 °C kW 111,0
Potenza utile riscaldamento rif. 50/30 °C kW 120,5
Rendimento utile al 100% Pn rif. 80/60 °C 98,4 %
Rendimento utile al 100% Pn rif. 50/30 °C 106,8 %
Dimensioni (HxLxP) mm 1185 x 600 x 645
Campo di modulazione 25 - 100 %

Caratteristiche tecniche ARES CONDENSING 115 ErP
Codice 3.025587
Plus di prodotto BIM READY
Potenza utile riscaldamento rif. 80/60 °C kW 111,0
Potenza utile riscaldamento rif. 50/30 °C kW 120,5
Rendimento utile al 100% Pn rif. 80/60 °C 98,4 %
Rendimento utile al 100% Pn rif. 50/30 °C 106,8 %
Dimensioni (HxLxP) mm 1185 x 600 x 645
Campo di modulazione 25 - 100 %

Gallery

Cerca il centro assistenza più vicino

RISPARMIO
Incentivi: può beneficiare del Conto Termico 2.0 per le Pubbliche Amministrazioni.
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Basso consumo: i circolatori di serie sono modulanti a basso consumo elettrico, sia sul circuito primario, che sul circuito secondario lato impianto.

COMFORT
Produzione di acqua calda: è possibile abbinare la caldaia a un bollitore (optional) per la produzione di acqua calda sanitaria.
Display: ampio, retroilluminato a cristalli liquidi, fornisce le principali informazioni di funzionamento.
Formula Comfort OVER: si avvale del programma di manutenzione più completo che permette di estendere a 5 anni la garanzia convenzionale che, in collaborazione con il Centro Assisenza Autorizzato Immergas, si può attivare in occasione della verifica iniziale.

COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di efficienza energetica elevate nel riscaldamento e nella produzione di acqua calda.
Classe ecologica 5 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto(NOX).
Energie rinnovabili: sia in caso di  installazione singola che in batteria, si può abbinare a sistemi solari per la produzione di acqua calda sanitaria di grandi abitazioni o complessi condominiali.

INSTALLAZIONE
Grande flessibilità: omologata per funzionare all'interno di centrali termiche, può essere installata singolarmente o in batteria fino a 3 caldaie con un unico kit sicurezza INAIL (valvola di sicurezza 4 bar omologata di serie).

...

Comando remoto per singola VICTRIX PRO V2 o ARES CONDENSING ErP   Cod.3.020358

Comando modulante per ottimizzare il controllo climatico della temperatura ambiente. Utilizzabile solo per impianti con singola temperatura di mandata.

Libretto istruzioni
...

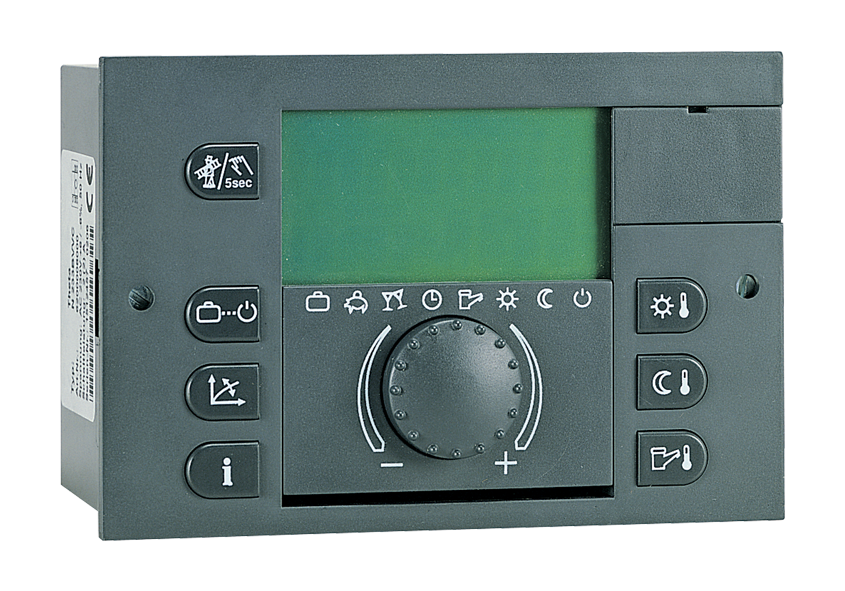

Kit regolatore di cascata e zone   Cod.3.015244

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS E ARES CONDENSING 32 ErP.
Gestisce fino a tre zone di cui due eventualmente miscelate più una Unità Bollitore esterna e un impianto solare termico per la produzione di acqua calda sanitaria, sia nel caso di installazione singola che in batteria.
È comprensivo del kit connettori per installazione in quadro elettrico.

Guida rapida (utente) Libretto istruzioni (tecnico) Libretto istruzioni (utente)
...

Kit supporto per il fissaggio del regolatore di cascata e zone   Cod.3.015265

Per installazione in batteria di VICTRIX PRO ErP, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 32 PLUS ErP E ARES CONDENSING 32 ErP.
Da utilizzare in assenza di un quadro elettrico.

Libretto istruzioni
...

Kit gestore di zona   Cod.3.015264

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Controllo modulante della temperatura di zona, display retroilluminato e remotazione comandi di zona.
Funziona in abbinamento al kit regolatore di cascata e zone (cod. 3.015244).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica
Libretto istruzioni (tecnico) Libretto istruzioni (utente)
...

Kit  termostato ambiente modulante   Cod.3.015245

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
E' un controllo modulante della temperatura di zona.
Funziona esclusivamente in abbinamento al kit regolatore di cascata e zone (cod. 3.015244).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica
Libretto istruzioni
...

CRONO 7 (Cronotermostato digitale settimanale)   Cod.3.021622

CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 WIRELESS (Cronotermostato digitale settimanale senza fili)   Cod.3.021624

CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

Sonda esterna   Cod.3.015266

Per installazione singola di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP.
Per MAGIS COMBO V2, MAGIS PRO V2, MAGIS COMBO PLUS V2, MAGIS HERCULES PRO, MAGIS HERCULES PRO MINI e TRIO PACK ELECTRIC - TRIO HYDRO sistema ELECTRIC e MAGIS M.
Collegata alla scheda di caldaia, ottimizza i consumi energetici correggendo la temperatura di mandata all'impianto per un funzionamento a temperatura scorrevole.

Libretto istruzioni
...

Kit sonda di mandata impianto per regolatore di cascata e zone   Cod.3.015267

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Posizionata sulla mandata impianto, dopo il separatore idraulico, permette al regolatore di cascata e zone di controllare la temperatura impianto o delle eventuali zone miscelate.

...

Kit sonda temperatura per Unità Bollitore   Cod.3.015268

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Da utilizzare per controllare la temperatura dell'Unità Bollitore in abbinamento a centrali termiche utilizzando il regolatore di cascata e zone (cod. 3.015244).

...

Kit sonda temperatura per collettore solare   Cod.3.019374

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 32 PLUS ErP E ARES CONDENSING 32 ErP.
Da utilizzare per gestire l'impianto solare in abbinamento a centrali termiche utilizzando il regolatore di cascata e zone (cod. 3.015244) oppure per impianti solari comandati da gestore di sistema (cod. 3.021522) per impianti integrati.

...

Kit sonda esterna (per installazione in batteria)   Cod.3.024511

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Collegata al regolatore di cascata e zone, ottimizza i consumi energetici correggendo la temperatura di mandata all'impianto per un funzionamento a temperatura scorrevole.

Classe del dispositivo II* o VI  o VII
Valore di efficienza energetica stagionale 2%* o 4% o 3,5%

*settaggio di fabbrica
Libretto istruzioni
...

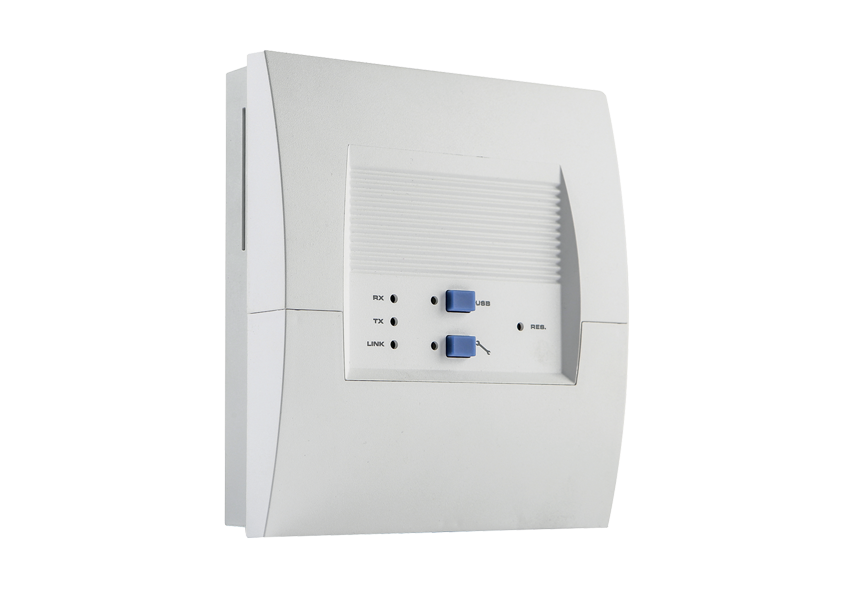

Kit per telegestione 2.0   Cod.3.029832

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Abbinabile esclusivamente al regolatore di cascata e zone (cod. 3.015244), permette la gestione a distanza del regolatore stesso mediante apposita APP da installare su tablet, smartphone o PC.

Libretto istruzioni
...

Kit terminale verticale Ø 80 lunghezza m 1,40   Cod.3.015256

Nelle caldaie a condensazione < 35 kW occorre abbinare il kit tronchetto Ø 80 cod. 3.016364.

...

Kit orizzontale tiraggio forzato Ø 80 per scarico a parete   Cod.3.015255

Per installazione a camera aperta e tiraggio forzato (tipo B23), colore fumisteria RAL 9010.
Per VICTRIX PRO V2 e ARES CONDENSING 50/115 ErP per scarico a parete.

...

Kit orizzontale tiraggio forzato Ø 80 per scarico in camino   Cod.3.015254

Per installazione a camera aperta e tiraggio forzato (tipo B23), colore fumisteria RAL 9010.
Per VICTRIX PRO V2 e ARES CONDENSING 50/115 ErP per scarico in camino.

...

Kit verticale concentrico Ø 80/125   Cod.3.015243

Per installazione a camera stagna e tiraggio forzato (tipo C), colore terminale nero.
Comprensivo di conversa per tetti inclinati.
Per ARES CONDENSING 50/115 ErP.

Libretto istruzioni
...

Kit orizzontale concentrico Ø 80/125   Cod.3.030782

Per installazione di caldaie a condensazione < 35 kW, colore terminale RAL 9010.
Per installazione anche di ARES CONDENSING 50/115 ErP.

Libretto istruzioni
...

Kit terminale orizzontale Ø 110/160   Cod.3.031393

Utilizzabile solo per caldaie a condensazione ARES CONDENSING 115.

Libretto istruzioni
...

Kit conversa Ø 80/125 per tetti piani   Cod.3.015249

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga da 1 metro Ø 80/125   Cod.3.018667

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga Ø 110/160 lunghezza m 1   Cod.3.031397

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit tubo prolunga da 2 metri Ø 80/125   Cod.3.015246

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga Ø 110/160 lunghezza m 2   Cod.3.031398

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit n. 2 curve Ø 80/125 a 45°   Cod.3.015248

Per installazione a camera stagna e tiraggio forzato (tipo C).

...

Kit curva Ø 110/160 a 45°   Cod.3.031395

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit curva Ø 80/125 a 87°   Cod.3.015247

Per installazione a camera stagna e tiraggio forzato (tipo C).

...

Kit curva Ø 110/160 a 87°   Cod.3.031396

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit guarnizione Ø 110   Cod.3.015344

...

Kit collettore scarico fumi con serrande Ø 160   Cod.3.020476

Per installazione interna in centrale termica per:
- n. 2 ARES CONDENSING 115 ErP in batteria
- N. 2 VICTRIX SUPERIOR 32 PLUS ErP in batteria

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit collettore scarico fumi con serranda Ø 200 per ampliamento caldaie in batteria   Cod.3.020954

Per installazione interna in centrale termica per:
- n. 3 ARES CONDENSING 115ErP in batteria (in aggiunta al kit cod. 3.020476)

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit allineamento fumisteria batteria mista ARES CONDENSING 50 ErP con ARES CONDENSING 115 ErP   Cod.3.021818

Per installazione interna in centrale termica.

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit riduzione eccentrica Ø 160 a Ø 125   Cod.3.016205

Per collettore fumi AES CONDENSING 50 ErP in batteria (per collegamento a camino).

...

Kit disgiuntore idraulico VICTRIX PRO 80-100-120 V2 e ARES CONDENSING 115   Cod.3.023952

Permette l'aumento della portata e prevalenza sull'impianto.
Coibentato e comprensivo di filtro raccolta fanghi sul tubo di ritorno.

Libretto istruzioni File BIM .rfa File BIM .ifc
...

Kit separatore idraulico per caldaie in batteria fino a 200 kW   Cod.3.021377

Con attacchi filettati da G 2 ½".
Coibentazione inclusa.
Libretto istruzioni File BIM .rfa File BIM .ifc
...

Kit separatore idraulico per caldaie in batteria fino a 400 kW   Cod.3.021378

Con attacchi filettati da G 2 ½" lato caldaia - DN 100 lato impianto.
Coibentazione inclusa.
Libretto istruzioni File BIM .ifc File BIM .rfa
...

Kit valvola 3 vie per abbinamento Unità Bollitore separata per ARES Condensing   Cod.3.015223

Comprensivo di sonda bollitore, può essere abbinato solo a caldaia in configurazione singola e senza l'ausilio del regolatore di cascata e zone.
Alimentata a 24 Vac.

Libretto istruzioni
...

Kit sicurezze INAIL per caldaia singola per ARES Condensing   Cod.3.015222

Comprensivo di termometro, pozzetto portatermometro, termostato di blocco a riarmo manuale, rubinetto portamanometro, manometro, pressostato a riarmo manuale, pozzetto per valvola intercettazione combustibile, attacco per pressostato di minima e attacchi per vaso d'espansione.

N.B.: L'installazione deve sempre avvenire con kit optional cod. 3.021816.

Libretto istruzioni
...

Kit pressostato di minima INAIL   Cod.3.023087

Da installare nel kit cod. 3.015222 nel caso di installazione di caldaia singola, oppure da installare nel kit 3.015227 nel caso di installazione di caldaie in batteria, in conformità alla nuova raccolta R - 2009.

Libretto istruzioni
...

Kit adattamento sicurezze INAIL per ARES Condensing 50/115   Cod.3.021816

Per installazione del kit cod. 3.015222.

Libretto istruzioni
...

Kit scatola protezione IPX4D kit sicurezze INAIL per ARES Condensing singola   Cod.3.019175

Libretto istruzioni
...

Kit collettore idraulico n. 2 ARES Condensing in batteria   Cod.3.017021

Comprensivo di una valvola intercettazione a 2 vie, una valvola d'intercettazione a 3 vie e di valvola di non ritorno per ogni generatore.

Libretto istruzioni
...

Kit collettore idraulico ARES Condensing aggiuntiva in batteria   Cod.3.017022

Comprensivo di una valvola intercettazione a 2 vie, una valvola d'intercettazione a 3 vie e di valvola di non ritorno.

Libretto istruzioni
...

Kit adattamento collettori idraulici ARES Condensing in batteria   Cod.3.021817

Contiene raccordi per n. 3 caldaie necessari per adattamento con cod. 3.017021 e 3.017022.

Libretto istruzioni
...

Kit telaio sostegno collettori idraulici ARES Condensing   Cod.3.022227

Libretto istruzioni
...

Kit sicurezze INAIL per ARES Condensing 32 in batteria   Cod.3.015227

Comprensivo di termometro, pozzetto porta-termometro, termostato di blocco a riarmo manuale, rubinetto porta-manometro, manometro, pressostato a riarmo manuale, pozzetto per valvola intercettazione combustibile, attacco per pressostato di minima e attacco per vaso d'espansione.

Libretto istruzioni
...

Kit scatola protezione IPX4D per kit sicurezze INAIL per ARES Condensing in batteria   Cod.3.019185

Libretto istruzioni
...

Kit passivatore di condensa in batteria   Cod.3.019464

Per ARES CONDENSING.
Necessario per neutralizzare l'acidità della condensa.
Comprensivo di granulato.

Libretto istruzioni
...

Kit passivatore di condensa installazione singola   Cod.3.019857

Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.

Libretto istruzioni

RISPARMIO
Incentivi: può beneficiare del Conto Termico 2.0 per le Pubbliche Amministrazioni.
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Basso consumo: i circolatori di serie sono modulanti a basso consumo elettrico, sia sul circuito primario, che sul circuito secondario lato impianto.

COMFORT
Produzione di acqua calda: è possibile abbinare la caldaia a un bollitore (optional) per la produzione di acqua calda sanitaria.
Display: ampio, retroilluminato a cristalli liquidi, fornisce le principali informazioni di funzionamento.
Formula Comfort OVER: si avvale del programma di manutenzione più completo che permette di estendere a 5 anni la garanzia convenzionale che, in collaborazione con il Centro Assisenza Autorizzato Immergas, si può attivare in occasione della verifica iniziale.

COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di efficienza energetica elevate nel riscaldamento e nella produzione di acqua calda.
Classe ecologica 5 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto(NOX).
Energie rinnovabili: sia in caso di  installazione singola che in batteria, si può abbinare a sistemi solari per la produzione di acqua calda sanitaria di grandi abitazioni o complessi condominiali.

INSTALLAZIONE
Grande flessibilità: omologata per funzionare all'interno di centrali termiche, può essere installata singolarmente o in batteria fino a 3 caldaie con un unico kit sicurezza INAIL (valvola di sicurezza 4 bar omologata di serie).

...

Comando remoto per singola VICTRIX PRO V2 o ARES CONDENSING ErP   Cod.3.020358

Comando modulante per ottimizzare il controllo climatico della temperatura ambiente. Utilizzabile solo per impianti con singola temperatura di mandata.

Libretto istruzioni
...

Kit regolatore di cascata e zone   Cod.3.015244

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS E ARES CONDENSING 32 ErP.
Gestisce fino a tre zone di cui due eventualmente miscelate più una Unità Bollitore esterna e un impianto solare termico per la produzione di acqua calda sanitaria, sia nel caso di installazione singola che in batteria.
È comprensivo del kit connettori per installazione in quadro elettrico.

Guida rapida (utente) Libretto istruzioni (tecnico) Libretto istruzioni (utente)
...

Kit supporto per il fissaggio del regolatore di cascata e zone   Cod.3.015265

Per installazione in batteria di VICTRIX PRO ErP, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 32 PLUS ErP E ARES CONDENSING 32 ErP.
Da utilizzare in assenza di un quadro elettrico.

Libretto istruzioni
...

Kit gestore di zona   Cod.3.015264

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Controllo modulante della temperatura di zona, display retroilluminato e remotazione comandi di zona.
Funziona in abbinamento al kit regolatore di cascata e zone (cod. 3.015244).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica
Libretto istruzioni (tecnico) Libretto istruzioni (utente)
...

Kit  termostato ambiente modulante   Cod.3.015245

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
E' un controllo modulante della temperatura di zona.
Funziona esclusivamente in abbinamento al kit regolatore di cascata e zone (cod. 3.015244).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica
Libretto istruzioni
...

CRONO 7 (Cronotermostato digitale settimanale)   Cod.3.021622

CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 WIRELESS (Cronotermostato digitale settimanale senza fili)   Cod.3.021624

CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

Sonda esterna   Cod.3.015266

Per installazione singola di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP.
Per MAGIS COMBO V2, MAGIS PRO V2, MAGIS COMBO PLUS V2, MAGIS HERCULES PRO, MAGIS HERCULES PRO MINI e TRIO PACK ELECTRIC - TRIO HYDRO sistema ELECTRIC e MAGIS M.
Collegata alla scheda di caldaia, ottimizza i consumi energetici correggendo la temperatura di mandata all'impianto per un funzionamento a temperatura scorrevole.

Libretto istruzioni
...

Kit sonda di mandata impianto per regolatore di cascata e zone   Cod.3.015267

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Posizionata sulla mandata impianto, dopo il separatore idraulico, permette al regolatore di cascata e zone di controllare la temperatura impianto o delle eventuali zone miscelate.

...

Kit sonda temperatura per Unità Bollitore   Cod.3.015268

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Da utilizzare per controllare la temperatura dell'Unità Bollitore in abbinamento a centrali termiche utilizzando il regolatore di cascata e zone (cod. 3.015244).

...

Kit sonda temperatura per collettore solare   Cod.3.019374

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 32 PLUS ErP E ARES CONDENSING 32 ErP.
Da utilizzare per gestire l'impianto solare in abbinamento a centrali termiche utilizzando il regolatore di cascata e zone (cod. 3.015244) oppure per impianti solari comandati da gestore di sistema (cod. 3.021522) per impianti integrati.

...

Kit sonda esterna (per installazione in batteria)   Cod.3.024511

Per installazione in batteria di VICTRIX PRO V2, ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Collegata al regolatore di cascata e zone, ottimizza i consumi energetici correggendo la temperatura di mandata all'impianto per un funzionamento a temperatura scorrevole.

Classe del dispositivo II* o VI  o VII
Valore di efficienza energetica stagionale 2%* o 4% o 3,5%

*settaggio di fabbrica
Libretto istruzioni
...

Kit per telegestione 2.0   Cod.3.029832

Per installazione in batteria di ARES CONDENSING 50/115 ErP, VICTRIX SUPERIOR 35 PLUS e ARES CONDENSING 32 ErP.
Abbinabile esclusivamente al regolatore di cascata e zone (cod. 3.015244), permette la gestione a distanza del regolatore stesso mediante apposita APP da installare su tablet, smartphone o PC.

Libretto istruzioni
...

Kit terminale verticale Ø 80 lunghezza m 1,40   Cod.3.015256

Nelle caldaie a condensazione < 35 kW occorre abbinare il kit tronchetto Ø 80 cod. 3.016364.

...

Kit orizzontale tiraggio forzato Ø 80 per scarico a parete   Cod.3.015255

Per installazione a camera aperta e tiraggio forzato (tipo B23), colore fumisteria RAL 9010.
Per VICTRIX PRO V2 e ARES CONDENSING 50/115 ErP per scarico a parete.

...

Kit orizzontale tiraggio forzato Ø 80 per scarico in camino   Cod.3.015254

Per installazione a camera aperta e tiraggio forzato (tipo B23), colore fumisteria RAL 9010.
Per VICTRIX PRO V2 e ARES CONDENSING 50/115 ErP per scarico in camino.

...

Kit verticale concentrico Ø 80/125   Cod.3.015243

Per installazione a camera stagna e tiraggio forzato (tipo C), colore terminale nero.
Comprensivo di conversa per tetti inclinati.
Per ARES CONDENSING 50/115 ErP.

Libretto istruzioni
...

Kit orizzontale concentrico Ø 80/125   Cod.3.030782

Per installazione di caldaie a condensazione < 35 kW, colore terminale RAL 9010.
Per installazione anche di ARES CONDENSING 50/115 ErP.

Libretto istruzioni
...

Kit terminale orizzontale Ø 110/160   Cod.3.031393

Utilizzabile solo per caldaie a condensazione ARES CONDENSING 115.

Libretto istruzioni
...

Kit conversa Ø 80/125 per tetti piani   Cod.3.015249

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga da 1 metro Ø 80/125   Cod.3.018667

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga Ø 110/160 lunghezza m 1   Cod.3.031397

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit tubo prolunga da 2 metri Ø 80/125   Cod.3.015246

Per installazione a camera stagna e tiraggio forzato (tipo C).
Per VICTRIX PRO 35-55-80 V2 e ARES CONDENSING 50/115 ErP.

...

Kit tubo prolunga Ø 110/160 lunghezza m 2   Cod.3.031398

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit n. 2 curve Ø 80/125 a 45°   Cod.3.015248

Per installazione a camera stagna e tiraggio forzato (tipo C).

...

Kit curva Ø 110/160 a 45°   Cod.3.031395

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit curva Ø 80/125 a 87°   Cod.3.015247

Per installazione a camera stagna e tiraggio forzato (tipo C).

...

Kit curva Ø 110/160 a 87°   Cod.3.031396

Utilizzabile solo per caldaie a condensazione VICTRIX PRO 100-120-150 V2 e ARES CONDENSING 115.

...

Kit guarnizione Ø 110   Cod.3.015344

...

Kit collettore scarico fumi con serrande Ø 160   Cod.3.020476

Per installazione interna in centrale termica per:
- n. 2 ARES CONDENSING 115 ErP in batteria
- N. 2 VICTRIX SUPERIOR 32 PLUS ErP in batteria

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit collettore scarico fumi con serranda Ø 200 per ampliamento caldaie in batteria   Cod.3.020954

Per installazione interna in centrale termica per:
- n. 3 ARES CONDENSING 115ErP in batteria (in aggiunta al kit cod. 3.020476)

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit allineamento fumisteria batteria mista ARES CONDENSING 50 ErP con ARES CONDENSING 115 ErP   Cod.3.021818

Per installazione interna in centrale termica.

Libretto istruzioni Dichiarazione di prestazione "DoP"
...

Kit riduzione eccentrica Ø 160 a Ø 125   Cod.3.016205

Per collettore fumi AES CONDENSING 50 ErP in batteria (per collegamento a camino).

...

Kit disgiuntore idraulico VICTRIX PRO 80-100-120 V2 e ARES CONDENSING 115   Cod.3.023952

Permette l'aumento della portata e prevalenza sull'impianto.
Coibentato e comprensivo di filtro raccolta fanghi sul tubo di ritorno.

Libretto istruzioni File BIM .rfa File BIM .ifc
...

Kit separatore idraulico per caldaie in batteria fino a 200 kW   Cod.3.021377

Con attacchi filettati da G 2 ½".
Coibentazione inclusa.
Libretto istruzioni File BIM .rfa File BIM .ifc
...

Kit separatore idraulico per caldaie in batteria fino a 400 kW   Cod.3.021378

Con attacchi filettati da G 2 ½" lato caldaia - DN 100 lato impianto.
Coibentazione inclusa.
Libretto istruzioni File BIM .ifc File BIM .rfa
...

Kit valvola 3 vie per abbinamento Unità Bollitore separata per ARES Condensing   Cod.3.015223

Comprensivo di sonda bollitore, può essere abbinato solo a caldaia in configurazione singola e senza l'ausilio del regolatore di cascata e zone.
Alimentata a 24 Vac.

Libretto istruzioni
...

Kit sicurezze INAIL per caldaia singola per ARES Condensing   Cod.3.015222

Comprensivo di termometro, pozzetto portatermometro, termostato di blocco a riarmo manuale, rubinetto portamanometro, manometro, pressostato a riarmo manuale, pozzetto per valvola intercettazione combustibile, attacco per pressostato di minima e attacchi per vaso d'espansione.

N.B.: L'installazione deve sempre avvenire con kit optional cod. 3.021816.

Libretto istruzioni
...

Kit pressostato di minima INAIL   Cod.3.023087

Da installare nel kit cod. 3.015222 nel caso di installazione di caldaia singola, oppure da installare nel kit 3.015227 nel caso di installazione di caldaie in batteria, in conformità alla nuova raccolta R - 2009.

Libretto istruzioni
...

Kit adattamento sicurezze INAIL per ARES Condensing 50/115   Cod.3.021816

Per installazione del kit cod. 3.015222.

Libretto istruzioni
...

Kit scatola protezione IPX4D kit sicurezze INAIL per ARES Condensing singola   Cod.3.019175

Libretto istruzioni
...

Kit collettore idraulico n. 2 ARES Condensing in batteria   Cod.3.017021

Comprensivo di una valvola intercettazione a 2 vie, una valvola d'intercettazione a 3 vie e di valvola di non ritorno per ogni generatore.

Libretto istruzioni
...

Kit collettore idraulico ARES Condensing aggiuntiva in batteria   Cod.3.017022

Comprensivo di una valvola intercettazione a 2 vie, una valvola d'intercettazione a 3 vie e di valvola di non ritorno.

Libretto istruzioni
...

Kit adattamento collettori idraulici ARES Condensing in batteria   Cod.3.021817

Contiene raccordi per n. 3 caldaie necessari per adattamento con cod. 3.017021 e 3.017022.

Libretto istruzioni
...

Kit telaio sostegno collettori idraulici ARES Condensing   Cod.3.022227

Libretto istruzioni
...

Kit sicurezze INAIL per ARES Condensing 32 in batteria   Cod.3.015227

Comprensivo di termometro, pozzetto porta-termometro, termostato di blocco a riarmo manuale, rubinetto porta-manometro, manometro, pressostato a riarmo manuale, pozzetto per valvola intercettazione combustibile, attacco per pressostato di minima e attacco per vaso d'espansione.

Libretto istruzioni
...

Kit scatola protezione IPX4D per kit sicurezze INAIL per ARES Condensing in batteria   Cod.3.019185

Libretto istruzioni
...

Kit passivatore di condensa in batteria   Cod.3.019464

Per ARES CONDENSING.
Necessario per neutralizzare l'acidità della condensa.
Comprensivo di granulato.

Libretto istruzioni
...

Kit passivatore di condensa installazione singola   Cod.3.019857

Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.

Libretto istruzioni

Prodotti correlati

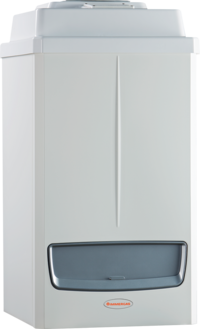

ARES CONDENSING 50 ErP
Caldaia basamento modulare a condensazione, ad alta potenza
Vai al prodotto

Garanzie e agevolazioni

5 ANNI DI GARANZIA
PIÙ SICUREZZA PER GRANDI IMPIANTI

5 anni di estensione di garanzia per le caldaie di Alta Potenza Immergas tra 36 e 200 kW destinate agli impianti più grandi.

Scopri di più
Rate comode
e risparmio immediato

La qualità Immergas anche a rate: dalle caldaie a condensazione agli impianti con energie rinnovabili.

Scopri di più
Agevolazioni fiscali

Detrazioni e incentivi permettono di avere la qualità Immergas in modo più conveniente anche nel 2023. Tutte le soluzioni da scegliere in vigore.

Scopri di più

Contatti, centri assistenza, vendita

Parla con noi

Ho preso visione dell'informativa sulla privacy e presto il consenso all'invio della Newsletter da parte di Immergas S.p.A

Autorizzazione privacy *:
non autorizzo
autorizzo
