Collettore Piano CP4 M

Collettore solare piano.

Caratteristiche tecniche Collettore Piano CP4 M

Codice 3.022876
Superficie lorda 2,02 m2
Superficie assorbimento 1,84 m2
Dimensioni (HxLxP) mm 1730 x 1170 x 85
Rendimento (rif. UNI EN 12975) 0,73
Temperatura massima stagnazione (a secco) 200°C
Peso collettore (vuoto) 32 kg

Caratteristiche tecniche Collettore Piano CP4 M

Codice 3.022876
Superficie lorda 2,02 m2
Superficie assorbimento 1,84 m2
Dimensioni (HxLxP) mm 1730 x 1170 x 85
Rendimento (rif. UNI EN 12975) 0,73
Temperatura massima stagnazione (a secco) 200°C
Peso collettore (vuoto) 32 kg

Gallery

Collettore solare piano.
Installabile sia in verticale che in orizzontale, CP4 M si può collegare fino a 6 collettori in serie. Caratterizzato da un'ottima maneggevolezza grazie al peso contenuto, è dotato di 4 attacchi idraulici con tubo "liscio" reversibili (purché incrociati). Dotato di speciale vetro temprato di spessore 3,2 mm a basso contenuto di ferro ad alta trasmissione solare e di un assorbitore in alluminio con rivestimento altamente selettivo, caratterizzato da un grado di assorbimento del 95%.
Grazie all'inserimento di materiale isolante nelle zone laterali e nella parte posteriore (lana minerale di spessore 4 cm), le dispersioni termiche verso l'esterno sono limitate.
Completo di garanzia convenzionale di 5 anni, CP4 M possiede inoltre la Certificazione SOLAR KEYMARK ed è conforme alla UNI EN 12975.
Conto Termico 2.0: può usufruire dell’agevolazione prevista dal nuovo Conto Termico 2.0.
Verifica l’incentivo per la tua zona climatica.
...

Kit 4 staffe per coppi/tegole a "L" per tetti lisci per Collettore Piano CP4 XL/M   Cod.3.022776

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe
...

Kit 4 staffe per coppi/tegole a forare per Collettore Piano CP4 XL/M   Cod.3.019105

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe, 4 viti INOX M12 x 350 con dadi flangiati.

...

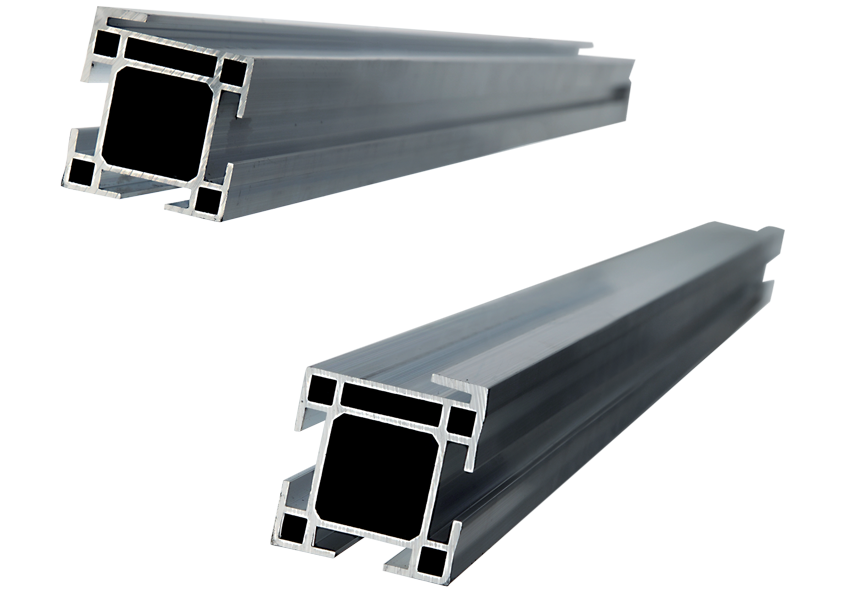

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022670

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit telaio sopra tegole per 2 Collettori Piani CP4 XL/M in verticale   Cod.3.022671

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022749

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit collegamento telaio Collettore Piano CP4 XL/M aggiuntivo   Cod.3.022681

Il kit permette di collegare meccanicamente due telai fra di loro nelle installazioni con più collettori.
Il kit comprende:
2 squadrette , 4 dadi esagonali, 4 rondelle
...

Kit base installazione libera a 45° per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022674

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
...

Kit ampliamento installazione libera a 45° per Collettore Piano CP4 XL/M in verticale   Cod.3.022677

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
...

Kit installazione libera a 45° per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022750

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in orizzontale ed eventualmente il Kit collegamento telaio CP4 XL/M aggiuntivo.
...

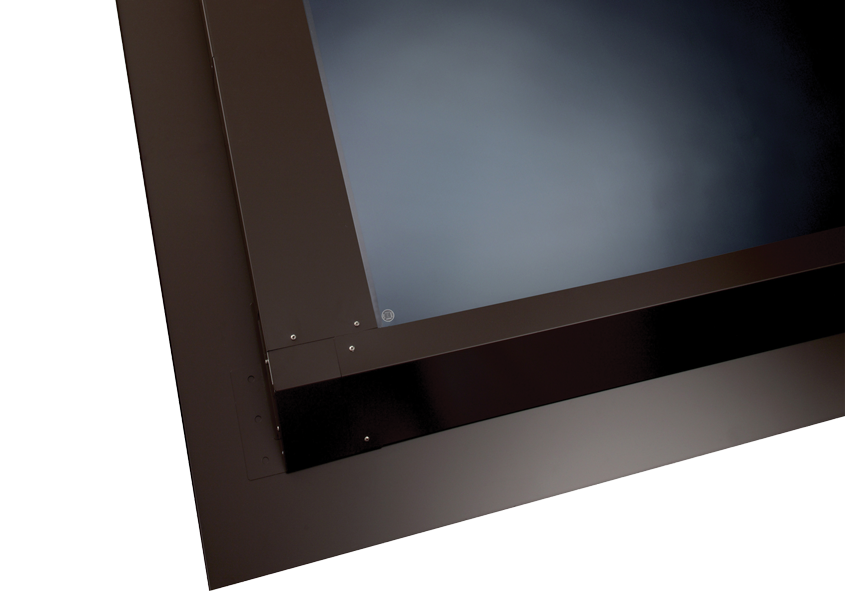

Kit installazione da incasso con cornice di deflusso per 1 Collettore Piano CP4 M in verticale   Cod.3.027768

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione  incasso con cornice di deflusso per Collettori Piani CP4 XL/M in verticale con deflusso sopra la cornice   Cod.3.027736

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit installazione da incasso con cornice di deflusso per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.027769

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione  incasso con cornice di deflusso per Collettori Piani CP4 XL/M in orizzontale con deflusso sopra la cornice   Cod.3.027849

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit da incasso per 1 Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.022213

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.023028

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

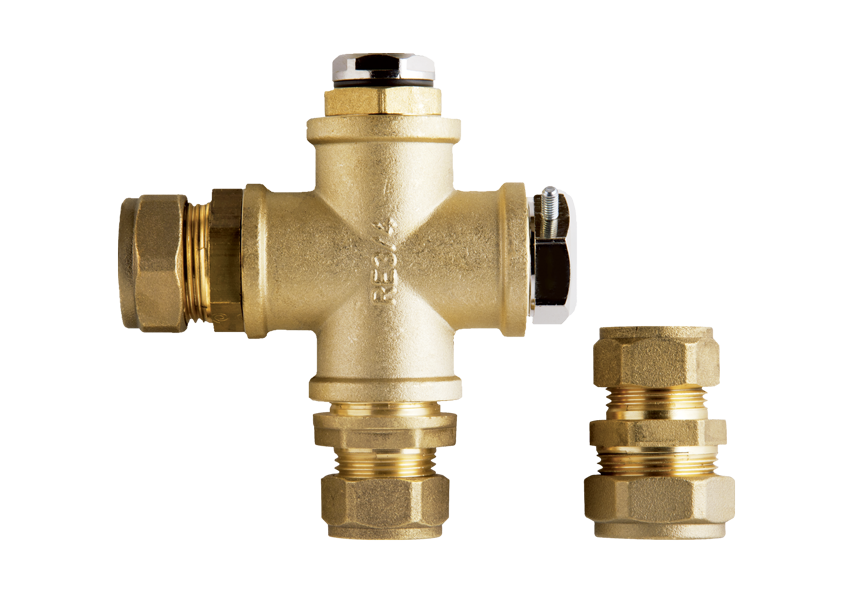

Kit di sfiato e raccordo Ø 22 per Collettore Piano CP4 XL/M in orizzontale   Cod.3.022849

Questo kit è da utilizzare nelle applicazioni con Collettori Piani CP4 XL/M in orizzontale.
...

Kit 2 tappi per Collettore Piano CP4 XL/M   Cod.3.020364

Il kit comprende:
2 tappi con tenuta meccanica per chiusura raccordi inutilizzati del Collettore Piano CP4 XL/M.


...

Kit tubo collegamento per collettori in rame Ø 18   Cod.3.019089

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare.
...

Kit tubo collegamento per collettori in acciaio DN 16   Cod.3.019125

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit tubo collegamento per collettori in acciaio DN 20   Cod.3.020354

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit dadi ¾" per tubo in acciaio DN 16 per collegamento ai collettori solari   Cod.1.027255

Questi kit non sono necessari con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Telo di copertura per Collettore Piano CP4 M   Cod.1.028522

Consente di coprire il collettore per garantirne l'integrità fino all'operazione di riempimento.
Collettore solare piano.
Installabile sia in verticale che in orizzontale, CP4 M si può collegare fino a 6 collettori in serie. Caratterizzato da un'ottima maneggevolezza grazie al peso contenuto, è dotato di 4 attacchi idraulici con tubo "liscio" reversibili (purché incrociati). Dotato di speciale vetro temprato di spessore 3,2 mm a basso contenuto di ferro ad alta trasmissione solare e di un assorbitore in alluminio con rivestimento altamente selettivo, caratterizzato da un grado di assorbimento del 95%.
Grazie all'inserimento di materiale isolante nelle zone laterali e nella parte posteriore (lana minerale di spessore 4 cm), le dispersioni termiche verso l'esterno sono limitate.
Completo di garanzia convenzionale di 5 anni, CP4 M possiede inoltre la Certificazione SOLAR KEYMARK ed è conforme alla UNI EN 12975.
Conto Termico 2.0: può usufruire dell’agevolazione prevista dal nuovo Conto Termico 2.0.
Verifica l’incentivo per la tua zona climatica.
...

Kit 4 staffe per coppi/tegole a "L" per tetti lisci per Collettore Piano CP4 XL/M   Cod.3.022776

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe
...

Kit 4 staffe per coppi/tegole a forare per Collettore Piano CP4 XL/M   Cod.3.019105

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe, 4 viti INOX M12 x 350 con dadi flangiati.

...

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022670

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit telaio sopra tegole per 2 Collettori Piani CP4 XL/M in verticale   Cod.3.022671

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022749

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit collegamento telaio Collettore Piano CP4 XL/M aggiuntivo   Cod.3.022681

Il kit permette di collegare meccanicamente due telai fra di loro nelle installazioni con più collettori.
Il kit comprende:
2 squadrette , 4 dadi esagonali, 4 rondelle
...

Kit base installazione libera a 45° per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022674

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
...

Kit ampliamento installazione libera a 45° per Collettore Piano CP4 XL/M in verticale   Cod.3.022677

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
...

Kit installazione libera a 45° per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022750

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in orizzontale ed eventualmente il Kit collegamento telaio CP4 XL/M aggiuntivo.
...

Kit installazione da incasso con cornice di deflusso per 1 Collettore Piano CP4 M in verticale   Cod.3.027768

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione  incasso con cornice di deflusso per Collettori Piani CP4 XL/M in verticale con deflusso sopra la cornice   Cod.3.027736

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit installazione da incasso con cornice di deflusso per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.027769

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione  incasso con cornice di deflusso per Collettori Piani CP4 XL/M in orizzontale con deflusso sopra la cornice   Cod.3.027849

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit da incasso per 1 Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.022213

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.023028

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
...

Kit di sfiato e raccordo Ø 22 per Collettore Piano CP4 XL/M in orizzontale   Cod.3.022849

Questo kit è da utilizzare nelle applicazioni con Collettori Piani CP4 XL/M in orizzontale.
...

Kit 2 tappi per Collettore Piano CP4 XL/M   Cod.3.020364

Il kit comprende:
2 tappi con tenuta meccanica per chiusura raccordi inutilizzati del Collettore Piano CP4 XL/M.


...

Kit tubo collegamento per collettori in rame Ø 18   Cod.3.019089

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare.
...

Kit tubo collegamento per collettori in acciaio DN 16   Cod.3.019125

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit tubo collegamento per collettori in acciaio DN 20   Cod.3.020354

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit dadi ¾" per tubo in acciaio DN 16 per collegamento ai collettori solari   Cod.1.027255

Questi kit non sono necessari con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Telo di copertura per Collettore Piano CP4 M   Cod.1.028522

Consente di coprire il collettore per garantirne l'integrità fino all'operazione di riempimento.

Prodotti correlati

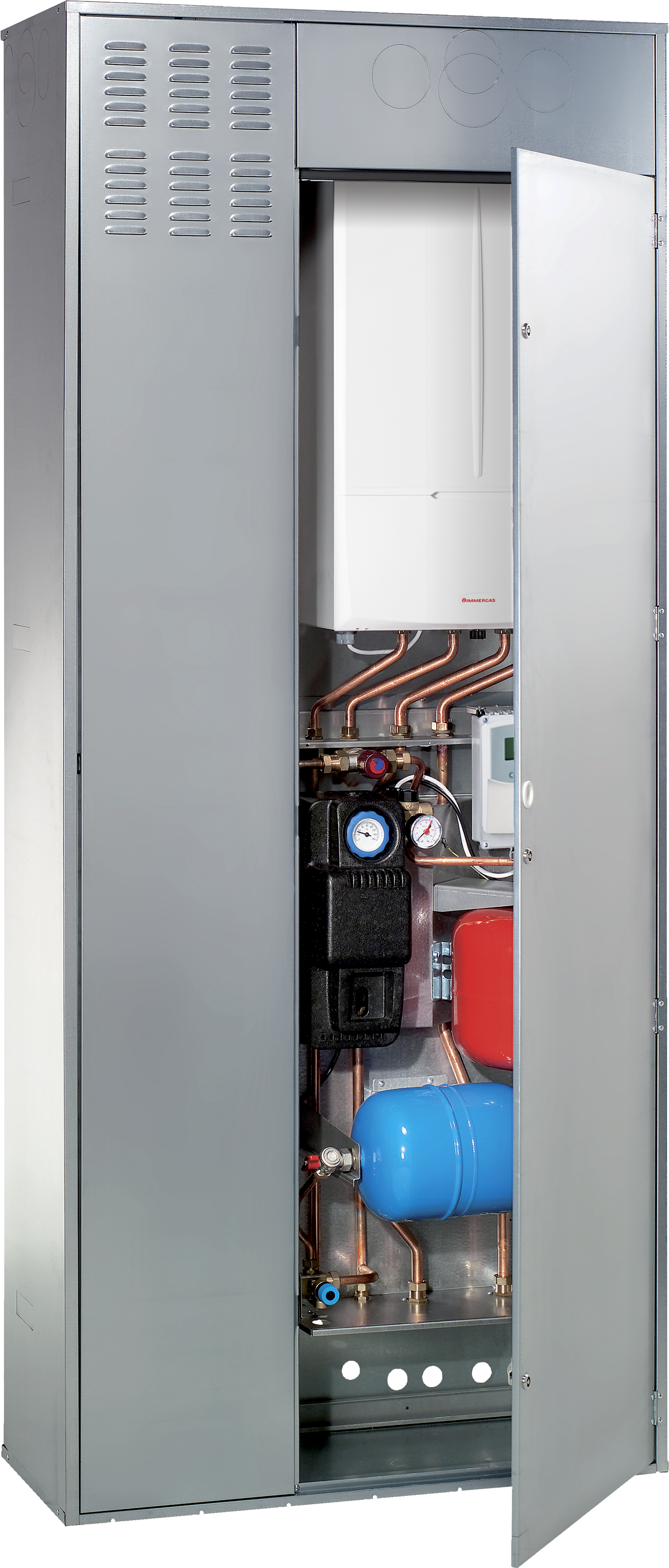

GAUDIUM SOLAR BASE V2
Gruppo idronico per impianto termico mono zona per l'abbinamento a caldaie istantanee
GAUDIUM SOLAR ABT V2
Gruppo idronico per impianto termico a 2 zone con temperatura mista per l'abbinamento a caldaie istantanee
GAUDIUM SOLAR 2 ZONE V2
Gruppo idronico per impianto termico a 2 zone con temperatura omogenea per l'abbinamento a caldaie istantanee
GAUDIUM SOLAR PLUS ABT V2
Gruppo idronico per impianto termico a 2 zone con temperatura mista per l'abbinamento a caldaie solo riscaldamento
GAUDIUM SOLAR PLUS BASE V2
Gruppo idronico per impianto termico mono zona per l'abbinamento a caldaie solo riscaldamento
GAUDIUM SOLAR PLUS 2 ZONE V2
Gruppo idronico per impianto termico a 2 zone con temperatura omogenea per l'abbinamento a caldaie solo riscaldamento
HERCULES SOLAR 200 CONDENSING ErP
Caldaia basamento, a condensazione, con Boiler in acciaio Inox da 200 litri, integrata con circuito solare

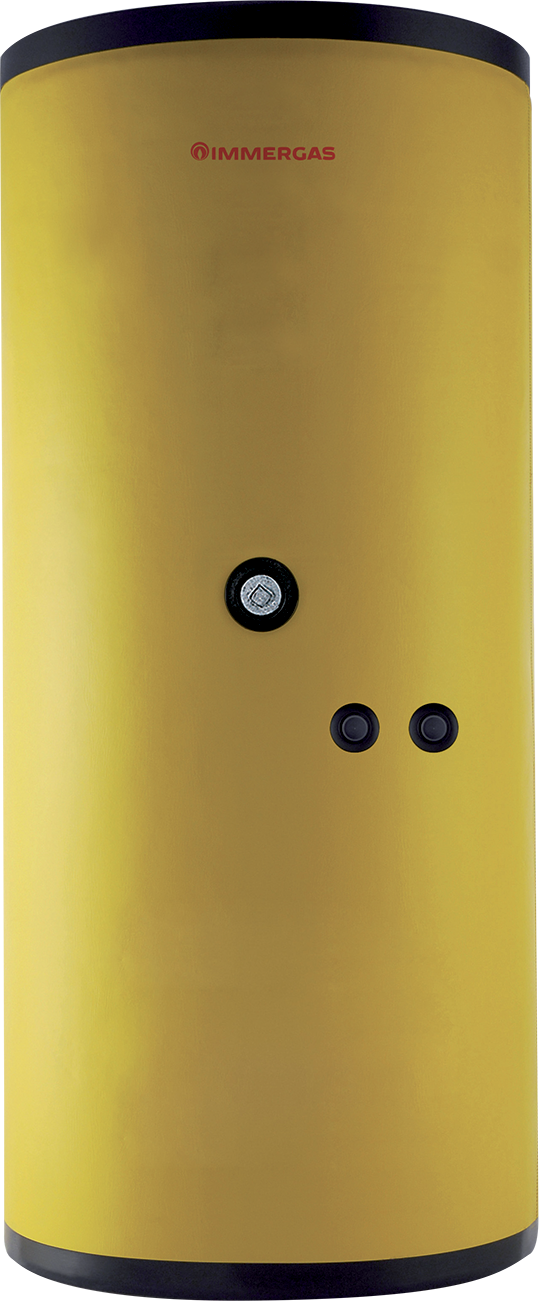

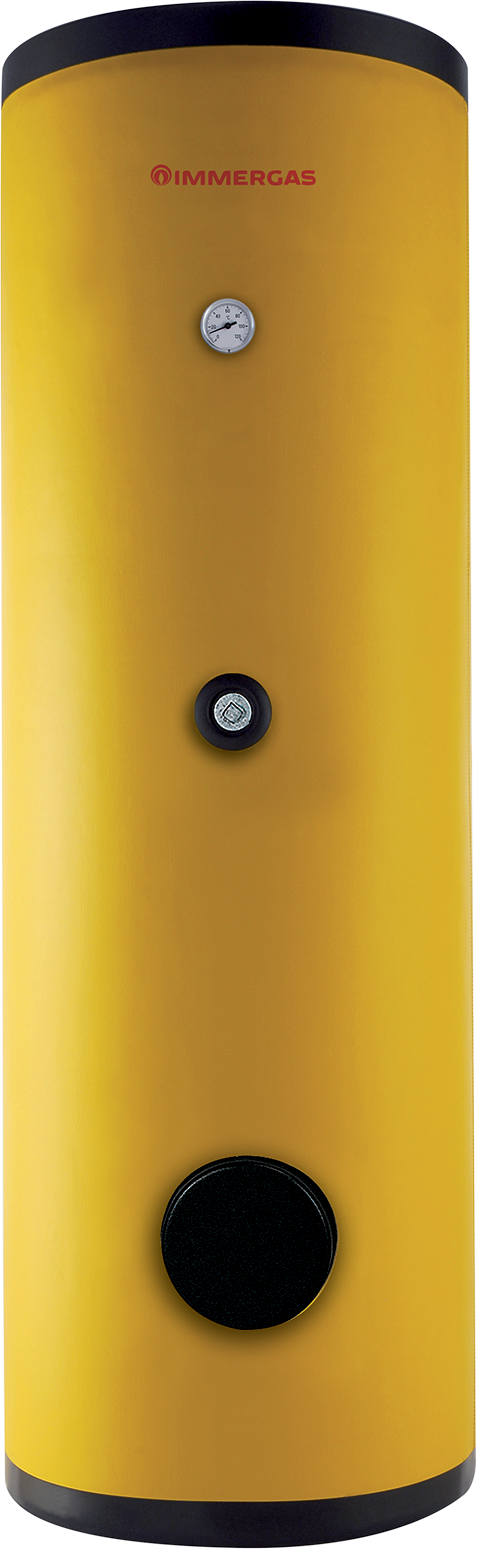

UB INOX 120 V2
