VICTRIX TERA 24 PLUS V2

Caldaia murale o da incasso a condensazione, per solo riscaldamento.

Nuovo design, efficienza e tecnologia Hydrogen Ready.

10 anni di garanzia senza costi di attivazione
con il programma di manutenzione più completo.

Comandi semplici e intuitivi
Installabile all'esterno
Display digitale

Caratteristiche tecniche VICTRIX TERA 24 PLUS V2
Codice 3.032929
custom Array
Classe energetica in riscaldamento A
Potenza utile riscaldamento kW 24,1
Potenza utile sanitario kW 28,3
Dimensioni (HxLxP) mm 748 x 440 x 253
Tipologia solo riscaldamento
Campo di modulazione 18 - 100 %

Caratteristiche tecniche VICTRIX TERA 24 PLUS V2
Codice 3.032929
Plus di prodotto HYDROGEN READY 20%
Classe energetica in riscaldamento A
Potenza utile riscaldamento kW 24,1
Potenza utile sanitario kW 28,3
Dimensioni (HxLxP) mm 748 x 440 x 253
Tipologia solo riscaldamento
Campo di modulazione 18 - 100 %

Gallery

Cerca il centro assistenza più vicino

RISPARMIO
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Basso consumo: il circolatore a basso consumo consente un notevole risparmio di energia elettrica.
Efficienza stagionale 94%: la caldaia può raggiungere una classificazione energetica maggiore (A+), se abbinata a un termoregolatore evoluto (es. SMARTECH PLUS, CARV2 o CRD PLUS).

COMFORT

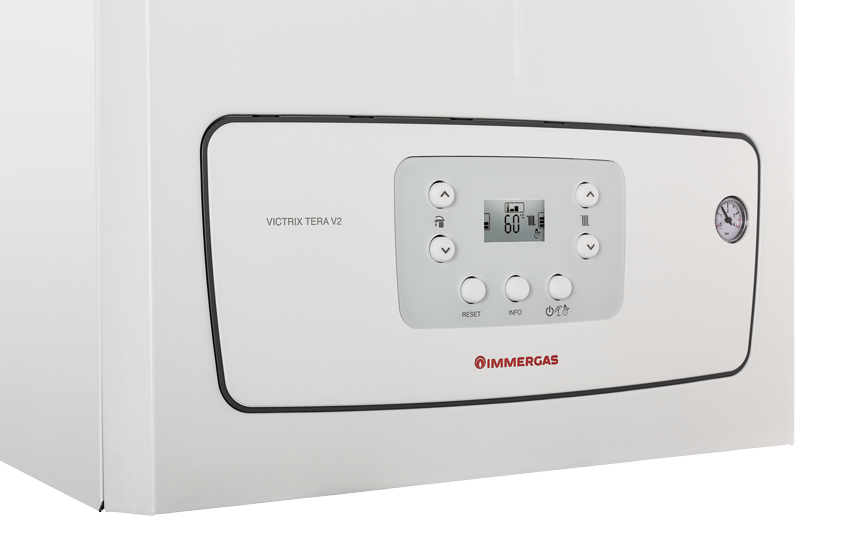

Semplicità di utilizzo: pratici pulsanti e un display retroilluminato permettono di gestire e visualizzare facilmente l’impostazione della caldaia.
Bollitore: predisposta di serie per l’abbinamento a un bollitore da 80 fino a 2000 litri di capacità, garantisce elevata produzione di acqua calda.
App DOMINUS: semplice e intuitiva, permette di verificare il funzionamento e la temperatura della caldaia, attivarne l’accensione e lo spegnimento da qualunque luogo via smartphone o tablet. Optional.
Formula Comfort 10: si avvale del programma di manutenzione più completo della durata di 10 anni senza costi di attivazione, con la possibilità di estenderla fino a 15 anni. In collaborazione con il Centro Assistenza Autorizzato Immergas, si può attivare in occasione della verifica iniziale.

COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di efficienza energetica elevate nel riscaldamento e nella produzione di acqua calda.
Classe ecologica 6 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto (NOX).

MASSIMA FLESSIBILITÀ
Le caldaie VICTRIX TERA PLUS V2 hanno ottenuto la certificazione Hydrogen Ready. VICTRIX TERA PLUS V2 può ora funzionare a metano, GPL, aria propanata e miscela fino al 20% di idrogeno.
VICTRIX TERA V2 può essere collegata a canne fumarie collettive grazie alle sicurezze in dotazione e con l'ausilio di uno specifico kit optional.

INSTALLAZIONE
Posizionamento: omologata per funzionare all’interno e all’esterno in luoghi parzialmente protetti. Protezione elettrica IPX5D. Antigelo di serie fino a -5 °C.
Dimensioni compatte: comoda e facile da installare.

...

SMARTECH PLUS cronotermostato SMART   Cod.3.030909

Cronotermostato SMART hi-tech senza fili a tecnologia Bluetooth.
Equipaggiato di:
Gateway (alimentazione 230 V)
Base fissaggio a parete (con bolla livellante integrata)
Supporto da tavolo
Alimentazione 2 batterie (di serie)
Tecnologia di trasmissione: Wi-Fi 802.11 b/g/n 2.4 GHz
Distanza di comunicazione Termostato - modulo Gateway: max 10 mt **
** La distanza massima effettiva potrebbe essere inferiore in presenza di pareti, soffitti o ostacoli tra i due dispositivi. Il Gateway deve essere installato all'interno dell'abitazione.
Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%
* settaggio di fabbrica
N.B.: Verificare disponibilità prima dell'ordine

Classificazione BACS Libretto istruzioni (installazione) Libretto istruzioni Catalogo
...

Kit espansione per SMARTECH PLUS   Cod.3.030911

Da abbinare a SMARTECH PLUS.
Per gestire la temperatura in più zone della casa (esempio zona giorno e zona notte).
Si possono controllare fino a 2 espansioni, per un totale di 3 zone, il kit comprende: termostato SMART aggiuntivo e relè wi-fi (in questo caso è necessaria la presenza di una rete wi-fi in abitazione).

Libretto istruzioni
...

Kit base installazione scatola elettrica SMARTECH PLUS   Cod.3.031013

Da abbinare a SMARTECH PLUS.
Consente la copertura del foro a parete per scatole elettriche tipo 503.

Libretto istruzioni
...

Kit scheda di interfaccia DOMINUS   Cod.3.026273

Kit per comandare le caldaie predisposte o il sistema con l'applicazione DOMINUS.
Dimensioni (H=100 mm x L=75 mm x P=45 mm).

Libretto istruzioni applicazione tablet Libretto istruzioni applicazione smartphone Libretto istruzioni kit interfaccia
...

CARV2 (Comando Amico Remoto modulante)   Cod.3.021395

Termostato modulante retroilluminato con remotazione dei comandi di caldaia; integra speciali funzioni tra cui l'impostazione della temperatura antigelo e la funzione antilegionella (solo per caldaie con boiler).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

*settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CARV2 WIRELESS (Comando Amico Remoto modulante senza fili)   Cod.3.021623

Termostato modulante retroilluminato senza fili di nuova generazione con remotazione dei comandi di caldaia; integra nuove funzioni tra cui l'impostazione della temperatura antigelo e la funzione antilegionella (solo per caldaie con boiler).
Per caldaie VICTRIX TT ErP, VICTRIX kW TT, VICTRIX MAIOR TT, VICTRIX EXA, VICTRIX ZEUS, VICTRIX ZEUS SUPERIOR, VICTRIX SUPERIOR, VICTRIX TERA V2, MYTHOS HP, NIKE ECO 24 e AVIO ECO 24.

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRD PLUS (Comando Remoto Digitale modulante)   Cod.3.032645

Termostato modulante con remotazione dei comandi di caldaia

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

*settaggio di fabbrica

Libretto istruzioni
...

MINI CRD (Mini Comando Remoto Digitale)   Cod.3.020167

Termostato modulante compatto per il comando a distanza delle caldaie versioni TT, EXA, TERA V2, OMNIA, MYTHOS HP, VICTRIX ZEUS, AVIO ECO 24 e NIKE ECO 24.
Nota: può essere installato solo per impianti a 1 zona e senza l'ausilio di sonda esterna o di kit interfaccia DOMINUS.

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 (Cronotermostato digitale settimanale)   Cod.3.021622

CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 WIRELESS (Cronotermostato digitale settimanale senza fili)   Cod.3.021624

CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

Comando Telefonico GSM   Cod.3.017182

Comando Telefonico GSM (per edifici non forniti di rete telefonica fissa).
Abbinabile a tutti i dispositivi di termoregolazione Immergas (ad eccezione del Mini CRD).

N.B.: Verificare disponibilità prima dell'ordine

Libretto istruzioni
...

Comando telefonico   Cod.3.013305

Comando telefonico (per edifici forniti di rete telefonica fissa).
Abbinabile a tutti i dispositivi di termoregolazione Immergas (ad eccezione del Mini CRD).

Libretto istruzioni
...

Kit scheda di gestione multizone e multiremoto   Cod.3.028444

Consente di controllare fino a 4 zone omogenee o 1 zona diretta + 1 miscelata abbinate a comandi remoti modulanti (CARV2). Per programmare la scheda è necessario installare almeno 1 CARV2.
Da abbinare ai seguenti apparecchi: VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX MAIOR TT, VICTRIX MAIOR TT PLUS, VICTRIX kW TT, VICTRIX kW TT PLUS, VICTRIX TT ErP, VICTRIX TERA, VICTRIX TERA VIP, VICTRIX EXA, VICTRIX OMNIA, MYTHOS HP, VICTRIX ZEUS e NIKE/AVIO ECO.

Libretto istruzioni
...

Sonda esterna   Cod.3.014083

Per caldaie < 35 kW per funzionamento a temperatura scorrevole.
Per MAGIS HERCULES ErP, TRIO HYDRO sistema HYBRID e TRIO PACK HYBRID.

Classe del dispositivo II*
Valore di efficienza energetica stagionale 2%*

* settaggio di fabbrica

Libretto istruzioni
...

Kit termostato sicurezza a bracciale   Cod.3.019229

Per versioni VICTRIX SUPERIOR /PLUS, VICTRIX ZEUS SUPERIOR, VICTRIX TT ErP, kW TT, MAIOR TT, VICTRIX TERA, TERA VIP, VICTRIX EXA e MITHOS HP.
Per MAGIS COMBO V2, MAGIS COMBO PLUS V2 e MAGIS HERCULES PRO, MAGIS HERCULES PRO MINI.
Per caldaie impostate in bassa temperatura diretta.

Libretto istruzioni
...

Kit separatore Ø 80/80   Cod.3.012002

Utilizzabile per caldaie a condensazione < 35 kW e per VICTRIX 35-55-80 PRO V2 (colore RAL 9010).

...

Kit di scarico orizzontale Ø 80 da 0,5 m   Cod.3.016365

Utilizzabile solo per caldaie a condensazione < 35 kW.
Ideale per installazione modelli VICTRIX kW TT e VICTRIX TERA con aspirazione diretta dall'OMNI CONTAINER.

Nel caso di installazione all'esterno dell'unità interna di MAGIS COMBO prevedere anche il kit copertura cod. 3.027082 oltre al kit di scarico.

...

Kit terminale antivento Ø 80 lunghezza m 0,40   Cod.3.021721

Utilizzabile solo per caldaie a condensazione < 35 kW.
Da abbinare a kit tronchetto Ø 80 cod. 3.016364.

...

Kit terminale verticale Ø 80 lunghezza m 1,40   Cod.3.015256

Nelle caldaie a condensazione < 35 kW occorre abbinare il kit tronchetto Ø 80 cod. 3.016364.

...

Kit valvola clapet scarico fumi Ø 80   Cod.3.032877

Per VICTRIX TERA V2/TERA PLUS V2.
Da utilizzare con canne collettive operanti in pressione positiva.

Libretto istruzioni
...

Kit verticale concentrico Ø 60/100 color tegola   Cod.3.016833

Lunghezza 956 mm, estensione massima 12,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit orizzontale excentrico Ø 60/100 Short   Cod.3.024598

Lunghezza 851 mm, estensione massima 11,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit orizzontale Ø 60/100 con terminale orientabile   Cod.3.024267

Lunghezza 956 mm, estensione massima 9,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

Libretto istruzioni
...

Kit terminale orientabile Ø 60/100   Cod.3.027408

Lunghezza 960 mm, estensione massima 12,5 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

Libretto istruzioni
...

Kit terminale orizzontale Ø 60/100   Cod.3.016836

Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit guarnizioni 10 pz. Ø 80 per fumisteria Ø 80/125   Cod.3.015343

...

Kit guarnizioni 10 pz. Ø 80 per fumisteria Ø 80   Cod.3.015378

...

Kit guarnizione Ø 125   Cod.3.015345

...

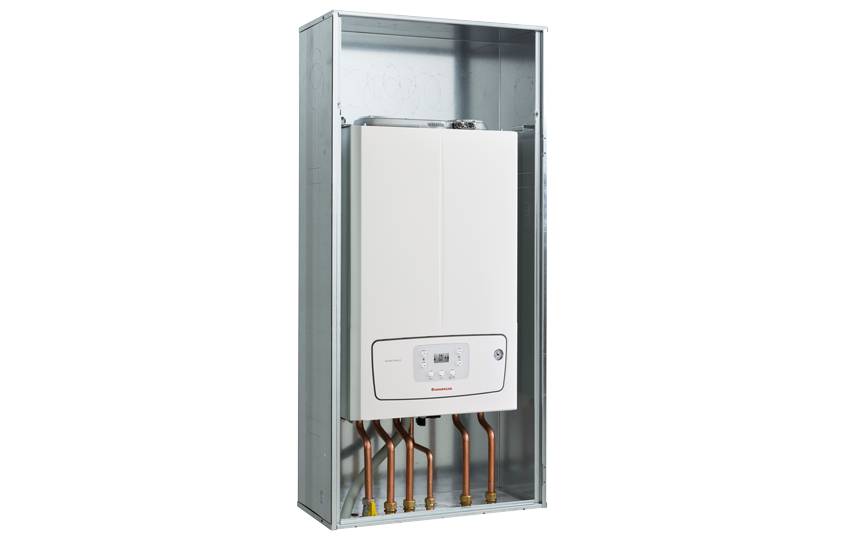

OMNI CONTAINER (Telaio da incasso)   Cod.3.016991

Telaio da incasso universale, per caldaie e scaldabagni.
Predisposto per installare ogni tipologia di caldaia e scaldabagno a incasso Immergas, consente il totale recupero di spazio abitativo. Realizzato in acciaio zincato, il telaio OMNI CONTAINER può essere fornito e messo in opera precedentemente rispetto alla caldaia e lo sportello frontale può essere verniciato dello stesso colore delle pareti dell'abitazione per mantenere gradevole l'estetica dell'edificio.
Su di esso è stata creata una griglia necessaria per l'aspirazione dell'aria comburente direttamente dall'esterno, in modo da facilitare e velocizzare l'installazione del  solo tubo di scarico dei fumi.

Libretto istruzioni
...

Kit portello universale telai ad incasso   Cod.3.027041

Portello universale per telai ad incasso composto da: cornice a muro, staffa di sostegno caldaia, chiave triangolare per serratura e dima in carta.


disegno dimensionale
...

Kit staffa di sostegno per installazione in OMNI CONTAINER (Telaio da incasso)   Cod.3.027129

Per VICTRIX TERA / VICTRIX TERA PLUS / VICTRIX TERA V2 / VICTRIX TERA PLUS V2.

Libretto istruzioni
...

Kit gruppo di allacciamento anteriore per installazione in OMNI CONTAINER   Cod.3.025409

Per VICTRIX kW TT PLUS, VICTRIX TERA PLUS V2 e unità interna di VICTRIX HYBRID PLUS (inserita in OMNI CONTAINER).

Libretto istruzioni
...

Kit gruppo di allacciamento posteriore per installazione in OMNI CONTAINER   Cod.3.025398

Per VICTRIX kW TT PLUS, VICTRIX TERA PLUS V2 e unità interna di VICTRIX HYBRID PLUS (inserita in OMNI CONTAINER).

Libretto istruzioni
...

DIM 2 ZONE ErP   Cod.3.025607

Disgiuntore Idrico Multi-impianti per la gestione di impianti di riscaldamento con 2 zone dirette.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento a temperatura omogenea in 2 zone distinte della casa.
Il DIM 2 ZONE ErP è equipaggiato di 2 circolatori a basso consumo elettrico. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM 3 ZONE ErP   Cod.3.025608

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento con 3 zone dirette.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 3 zone distinte della casa a temperature omogenea.
Il DIM 3 ZONE ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM A/2BT ErP   Cod.3.025610

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento misti.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 3 zone distinte della casa a temperature differenziate (1 alta temperatura e 2 bassa temperatura).
Il DIM A/2BT ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
La temperatura di mandata alla zona miscelata, può essere impostata in un range compreso fra i 25 e i 75 °C.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM ABT ErP   Cod.3.025609

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento misti.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 2 zone distinte della casa a temperature differenziate.
Il DIM ABT ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
La temperatura di mandata alla zona miscelata, può essere impostata in un range compreso fra i 25 e i 75 °C.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM BASE ErP   Cod.3.025606

Disgiuntore Idrico Multi-impianti per la gestione di impianti di riscaldamento con grandi portate d'acqua.
Studiato per aumentare la portata di acqua sul circuito di riscaldamento dell'abitazione. Equipaggiato di circolatore modulante a basso consumo elettrico. Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Libretto istruzioni Disegno componenti principali in .dwg
...

UB INOX 80 V2   Cod.3.027817

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 83,9 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di scambiatore acqua/acqua avvolto a doppia spirale concentrica, realizzato in acciaio Inox ed estraibile.
UB INOX 80 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX 120 V2   Cod.3.027818

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 128.8 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX 120 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX 200 V2   Cod.3.027819

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 199 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX 200 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
Già predisposto per l'inserimento di centralina solare, l'allacciamento ai collettori solari avviene con appositi kit optional.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX SOLAR 200 V2   Cod.3.027820

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria con circuito solare integrato.
E' la soluzione ideale per situazioni impiantistiche dove lo spazio installativo è limitato. La mantellatura verniciata RAL 9010, completa di cruscotto con termometro e centralina solare integrata, consente di integrare l'unità bollitore all'interno degli ambienti.
L'Unità Bollitore è composta da un boiler da 199 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX SOLAR 200 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri, vaso di espansione solare da 18 litri, gruppo di circolazione singolo, valvola miscelatrice e anodo di magnesio.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

INOXSTOR 200 V2   Cod.3.027746

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 202.6 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 6 cm, flessibile e smontabile.La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 200 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Libretto istruzioni
...

INOXSTOR 300 V2   Cod.3.027747

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 279 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 6 cm, flessibile e smontabile.La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 300 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Libretto istruzioni
...

INOXSTOR 500 V2   Cod.3.027748

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 480 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 8 cm, flessibile e asportabile. La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 500 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Garanzia convenzionale di 5 anni.
Libretto istruzioni
...

Kit allacciamento universale per caldaie murali istantanee e con bollitore   Cod.3.011667

Per caldaie murali istantanee e con bollitore (con tubo gas rivestito ai sensi dell'UNI-CUG 9891).

Libretto istruzioni
...

Kit rubinetti impianto con filtro da 3/4" per caldaie murali   Cod.3.015854

Per caldaie murali (ad esclusione versioni NIKE STAR 24 ErP, NIKE MINI 28 ErP e MINI NIKE 24 ErP).

Libretto istruzioni
...

Kit rubinetti impianto da 3/4" (cromati)   Cod.3.5324

Per caldaie murali da esterni.

Libretto istruzioni
...

Kit gruppo di allacciamento pensile aggiuntivo unità bollitore separata   Cod.3.024609

Per installazione pensile di VICTRIX EXTRA PLUS e VICTRIX TERA PLUS V2 in abbinamento a Unità Bollitore separata. (da abbinare al kit allacciamento pensile cod. 3.024907).

Libretto istruzioni
...

Kit gruppo di allacciamento pensile per solo riscaldamento   Cod.3.024907

Per installazione pensile di VICTRIX EXTRA PLUS e VICTRIX TERA PLUS V2 in configurazione solo riscaldamento.

1.037189
...

Kit resistenza antigelo   Cod.3.017324

Per protezione antigelo fino a -15°C.
Per VICTRIX EXTRA, VICTRIX EXA, VICTRIX TERA V2, VICTRIX TERA VIP, VICTRIX ZEUS SUPERIOR, VICTRIX ZEUS, VICTRIX HYBRID/PLUS, MAGIS PRO V2, MAGIS COMBO V2 e TRIO PACK-TRIO HYDRO.

Libretto istruzioni
...

Kit aria propanata   Cod.3.027535

Per funzionamento apparecchi ad aria propanata (50% aria - 50% propano).
Per VICTRIX TERA V2 e VICTRIX HYBRID/PLUS.

...

Kit pompa scarico condensa compatto per caldaie murali   Cod.3.026374

Per caldaie murali. Da utilizzare in caso di contro pendenza tra sifone e scarico; da installare esternamente all'apparecchio.

Libretto istruzioni
...

Kit valvola miscelatrice per kit multizona   Cod.3.027084

Da abbinare al kit multizone e multiremoto cod. 3.022165 per la gestione delle zone miscelate.
Il kit comprende una valvola miscelatrice motorizzata, sonda di mandata per zona miscelata, termostato di sicurezza.
Da abbinare ai seguenti apparecchi: VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX TERA V2 e VICTRIX EXA.

...

Kit vaso espansione da 2 litri   Cod.3.017514

Per VICTRIX EXTRA/PLUS, VICTRIX TERA V2/PLUS V2, VICTRIX EXA, VICTRIX HYBRID/PLUS e MYTHOS HP.

Libretto istruzioni
...

Kit dosatore polifosfati   Cod.3.017323

Per apparecchi posti all'interno degli edifici o in OMNI CONTAINER, il dosatore di polifosfati è l'optional che consente di rispettare le condizioni imposte dal Decreto Interministeriale 26 Giugno 2015. Tale decreto prevede obbligatoriamente per gli impianti destinati alla produzione di acqua calda sanitaria il trattamento dell'acqua (trattamento chimico di condizionamento o di addolcimento) nei casi in cui la durezza sia oltre i 15 gradi francesi.
Kit per VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX TERA V2, VICTRIX TERA VIP, VICTRIX EXA, VICTRIX SUPERIOR, VICTRIX HYBRID/PLUS e MYTHOS HP.

Libretto istruzioni
...

Kit filtro ciclonico magnetico per caldaie a condensazione   Cod.3.024176

Per residui ferrosi nell'impianto termico, solo per installazioni all'interno dell'edificio.
Per VICTRIX EXTRA, VICTRIX SUPERIOR/PLUS, VICTRIX ZEUS, VICTRIX ZEUS SUPERIOR, VICTRIX EXA, VICTRIX TERA V2, VICTRIX HYBRID/PLUS e MAGIS VICTRIX ErP.

Libretto istruzioni
...

Kit disconnettore   Cod.3.016301

Per VICTRIX SUPERIOR, VICTRIX EXTRA, VICTRIX TERA V2, VICTRIX EXA e VICTRIX HYBRID/PLUS.

Libretto istruzioni
...

Kit carter inferiore per caldaie a condensazione   Cod.3.027341

Carter estetico inferiore che serve a coprire la zona degli allacciamenti ed i principali accessori abbinabili alle caldaie gamma VICTRIX EXTRA, VICTRIX MAIOR, VICTRIX TT, VICTRIX MAIOR TT/PLUS, VICTRIX kW TT/PLUS, VICTRIX TERA V2/PLUS V2, VICTRIX EXA e VICTRIX HYBRID/PLUS.
Il kit è composto da due fianchetti in lamiera verniciata, una parte frontale in plastica termoformata e viti di fissaggio.
Il carter ha due possibili combinazioni di montaggio, differenziate di circa 30 mm in profondità (attraverso 2 punti di fissaggio diversi).
L’altezza del carter è di 250 mm.

Libretto istruzioni
...

Kit passivatore di condensa installazione singola   Cod.3.019857

Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.

Libretto istruzioni

RISPARMIO
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Basso consumo: il circolatore a basso consumo consente un notevole risparmio di energia elettrica.
Efficienza stagionale 94%: la caldaia può raggiungere una classificazione energetica maggiore (A+), se abbinata a un termoregolatore evoluto (es. SMARTECH PLUS, CARV2 o CRD PLUS).

COMFORT
Semplicità di utilizzo: pratici pulsanti e un display retroilluminato permettono di gestire e visualizzare facilmente l’impostazione della caldaia.
Bollitore: predisposta di serie per l’abbinamento a un bollitore da 80 fino a 2000 litri di capacità, garantisce elevata produzione di acqua calda.
App DOMINUS: semplice e intuitiva, permette di verificare il funzionamento e la temperatura della caldaia, attivarne l’accensione e lo spegnimento da qualunque luogo via smartphone o tablet. Optional.
Formula Comfort 10: si avvale del programma di manutenzione più completo della durata di 10 anni senza costi di attivazione, con la possibilità di estenderla fino a 15 anni. In collaborazione con il Centro Assistenza Autorizzato Immergas, si può attivare in occasione della verifica iniziale.

COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di efficienza energetica elevate nel riscaldamento e nella produzione di acqua calda.
Classe ecologica 6 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto (NOX).

MASSIMA FLESSIBILITÀ
Le caldaie VICTRIX TERA PLUS V2 hanno ottenuto la certificazione Hydrogen Ready. VICTRIX TERA PLUS V2 può ora funzionare a metano, GPL, aria propanata e miscela fino al 20% di idrogeno.
VICTRIX TERA V2 può essere collegata a canne fumarie collettive grazie alle sicurezze in dotazione e con l'ausilio di uno specifico kit optional.

INSTALLAZIONE
Posizionamento: omologata per funzionare all’interno e all’esterno in luoghi parzialmente protetti. Protezione elettrica IPX5D. Antigelo di serie fino a -5 °C.
Dimensioni compatte: comoda e facile da installare.

...

SMARTECH PLUS cronotermostato SMART   Cod.3.030909

Cronotermostato SMART hi-tech senza fili a tecnologia Bluetooth.
Equipaggiato di:
Gateway (alimentazione 230 V)
Base fissaggio a parete (con bolla livellante integrata)
Supporto da tavolo
Alimentazione 2 batterie (di serie)
Tecnologia di trasmissione: Wi-Fi 802.11 b/g/n 2.4 GHz
Distanza di comunicazione Termostato - modulo Gateway: max 10 mt **
** La distanza massima effettiva potrebbe essere inferiore in presenza di pareti, soffitti o ostacoli tra i due dispositivi. Il Gateway deve essere installato all'interno dell'abitazione.
Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%
* settaggio di fabbrica
N.B.: Verificare disponibilità prima dell'ordine

Classificazione BACS Libretto istruzioni (installazione) Libretto istruzioni Catalogo
...

Kit espansione per SMARTECH PLUS   Cod.3.030911

Da abbinare a SMARTECH PLUS.
Per gestire la temperatura in più zone della casa (esempio zona giorno e zona notte).
Si possono controllare fino a 2 espansioni, per un totale di 3 zone, il kit comprende: termostato SMART aggiuntivo e relè wi-fi (in questo caso è necessaria la presenza di una rete wi-fi in abitazione).

Libretto istruzioni
...

Kit base installazione scatola elettrica SMARTECH PLUS   Cod.3.031013

Da abbinare a SMARTECH PLUS.
Consente la copertura del foro a parete per scatole elettriche tipo 503.

Libretto istruzioni
...

Kit scheda di interfaccia DOMINUS   Cod.3.026273

Kit per comandare le caldaie predisposte o il sistema con l'applicazione DOMINUS.
Dimensioni (H=100 mm x L=75 mm x P=45 mm).

Libretto istruzioni applicazione tablet Libretto istruzioni applicazione smartphone Libretto istruzioni kit interfaccia
...

CARV2 (Comando Amico Remoto modulante)   Cod.3.021395

Termostato modulante retroilluminato con remotazione dei comandi di caldaia; integra speciali funzioni tra cui l'impostazione della temperatura antigelo e la funzione antilegionella (solo per caldaie con boiler).

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

*settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CARV2 WIRELESS (Comando Amico Remoto modulante senza fili)   Cod.3.021623

Termostato modulante retroilluminato senza fili di nuova generazione con remotazione dei comandi di caldaia; integra nuove funzioni tra cui l'impostazione della temperatura antigelo e la funzione antilegionella (solo per caldaie con boiler).
Per caldaie VICTRIX TT ErP, VICTRIX kW TT, VICTRIX MAIOR TT, VICTRIX EXA, VICTRIX ZEUS, VICTRIX ZEUS SUPERIOR, VICTRIX SUPERIOR, VICTRIX TERA V2, MYTHOS HP, NIKE ECO 24 e AVIO ECO 24.

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRD PLUS (Comando Remoto Digitale modulante)   Cod.3.032645

Termostato modulante con remotazione dei comandi di caldaia

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

*settaggio di fabbrica

Libretto istruzioni
...

MINI CRD (Mini Comando Remoto Digitale)   Cod.3.020167

Termostato modulante compatto per il comando a distanza delle caldaie versioni TT, EXA, TERA V2, OMNIA, MYTHOS HP, VICTRIX ZEUS, AVIO ECO 24 e NIKE ECO 24.
Nota: può essere installato solo per impianti a 1 zona e senza l'ausilio di sonda esterna o di kit interfaccia DOMINUS.

Classe del dispositivo V* o VI
Valore di efficienza energetica stagionale 3%* o 4%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 (Cronotermostato digitale settimanale)   Cod.3.021622

CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

CRONO 7 WIRELESS (Cronotermostato digitale settimanale senza fili)   Cod.3.021624

CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.

Classe del dispositivo IV* o VII
Valore di efficienza energetica stagionale 2%* o 3,5%

* settaggio di fabbrica

Disegno dimensionale in .dwg Libretto istruzioni
...

Comando Telefonico GSM   Cod.3.017182

Comando Telefonico GSM (per edifici non forniti di rete telefonica fissa).
Abbinabile a tutti i dispositivi di termoregolazione Immergas (ad eccezione del Mini CRD).

N.B.: Verificare disponibilità prima dell'ordine

Libretto istruzioni
...

Comando telefonico   Cod.3.013305

Comando telefonico (per edifici forniti di rete telefonica fissa).
Abbinabile a tutti i dispositivi di termoregolazione Immergas (ad eccezione del Mini CRD).

Libretto istruzioni
...

Kit scheda di gestione multizone e multiremoto   Cod.3.028444

Consente di controllare fino a 4 zone omogenee o 1 zona diretta + 1 miscelata abbinate a comandi remoti modulanti (CARV2). Per programmare la scheda è necessario installare almeno 1 CARV2.
Da abbinare ai seguenti apparecchi: VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX MAIOR TT, VICTRIX MAIOR TT PLUS, VICTRIX kW TT, VICTRIX kW TT PLUS, VICTRIX TT ErP, VICTRIX TERA, VICTRIX TERA VIP, VICTRIX EXA, VICTRIX OMNIA, MYTHOS HP, VICTRIX ZEUS e NIKE/AVIO ECO.

Libretto istruzioni
...

Sonda esterna   Cod.3.014083

Per caldaie < 35 kW per funzionamento a temperatura scorrevole.
Per MAGIS HERCULES ErP, TRIO HYDRO sistema HYBRID e TRIO PACK HYBRID.

Classe del dispositivo II*
Valore di efficienza energetica stagionale 2%*

* settaggio di fabbrica

Libretto istruzioni
...

Kit termostato sicurezza a bracciale   Cod.3.019229

Per versioni VICTRIX SUPERIOR /PLUS, VICTRIX ZEUS SUPERIOR, VICTRIX TT ErP, kW TT, MAIOR TT, VICTRIX TERA, TERA VIP, VICTRIX EXA e MITHOS HP.
Per MAGIS COMBO V2, MAGIS COMBO PLUS V2 e MAGIS HERCULES PRO, MAGIS HERCULES PRO MINI.
Per caldaie impostate in bassa temperatura diretta.

Libretto istruzioni
...

Kit separatore Ø 80/80   Cod.3.012002

Utilizzabile per caldaie a condensazione < 35 kW e per VICTRIX 35-55-80 PRO V2 (colore RAL 9010).

...

Kit di scarico orizzontale Ø 80 da 0,5 m   Cod.3.016365

Utilizzabile solo per caldaie a condensazione < 35 kW.
Ideale per installazione modelli VICTRIX kW TT e VICTRIX TERA con aspirazione diretta dall'OMNI CONTAINER.

Nel caso di installazione all'esterno dell'unità interna di MAGIS COMBO prevedere anche il kit copertura cod. 3.027082 oltre al kit di scarico.

...

Kit terminale antivento Ø 80 lunghezza m 0,40   Cod.3.021721

Utilizzabile solo per caldaie a condensazione < 35 kW.
Da abbinare a kit tronchetto Ø 80 cod. 3.016364.

...

Kit terminale verticale Ø 80 lunghezza m 1,40   Cod.3.015256

Nelle caldaie a condensazione < 35 kW occorre abbinare il kit tronchetto Ø 80 cod. 3.016364.

...

Kit valvola clapet scarico fumi Ø 80   Cod.3.032877

Per VICTRIX TERA V2/TERA PLUS V2.
Da utilizzare con canne collettive operanti in pressione positiva.

Libretto istruzioni
...

Kit verticale concentrico Ø 60/100 color tegola   Cod.3.016833

Lunghezza 956 mm, estensione massima 12,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit orizzontale excentrico Ø 60/100 Short   Cod.3.024598

Lunghezza 851 mm, estensione massima 11,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit orizzontale Ø 60/100 con terminale orientabile   Cod.3.024267

Lunghezza 956 mm, estensione massima 9,9 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

Libretto istruzioni
...

Kit terminale orientabile Ø 60/100   Cod.3.027408

Lunghezza 960 mm, estensione massima 12,5 metri.
Utilizzabile solo per caldaie a condensazione < 35 kW.

Libretto istruzioni
...

Kit terminale orizzontale Ø 60/100   Cod.3.016836

Utilizzabile solo per caldaie a condensazione < 35 kW.

...

Kit guarnizioni 10 pz. Ø 80 per fumisteria Ø 80/125   Cod.3.015343

...

Kit guarnizioni 10 pz. Ø 80 per fumisteria Ø 80   Cod.3.015378

...

Kit guarnizione Ø 125   Cod.3.015345

...

OMNI CONTAINER (Telaio da incasso)   Cod.3.016991

Telaio da incasso universale, per caldaie e scaldabagni.
Predisposto per installare ogni tipologia di caldaia e scaldabagno a incasso Immergas, consente il totale recupero di spazio abitativo. Realizzato in acciaio zincato, il telaio OMNI CONTAINER può essere fornito e messo in opera precedentemente rispetto alla caldaia e lo sportello frontale può essere verniciato dello stesso colore delle pareti dell'abitazione per mantenere gradevole l'estetica dell'edificio.
Su di esso è stata creata una griglia necessaria per l'aspirazione dell'aria comburente direttamente dall'esterno, in modo da facilitare e velocizzare l'installazione del  solo tubo di scarico dei fumi.

Libretto istruzioni
...

Kit portello universale telai ad incasso   Cod.3.027041

Portello universale per telai ad incasso composto da: cornice a muro, staffa di sostegno caldaia, chiave triangolare per serratura e dima in carta.


disegno dimensionale
...

Kit staffa di sostegno per installazione in OMNI CONTAINER (Telaio da incasso)   Cod.3.027129

Per VICTRIX TERA / VICTRIX TERA PLUS / VICTRIX TERA V2 / VICTRIX TERA PLUS V2.

Libretto istruzioni
...

Kit gruppo di allacciamento anteriore per installazione in OMNI CONTAINER   Cod.3.025409

Per VICTRIX kW TT PLUS, VICTRIX TERA PLUS V2 e unità interna di VICTRIX HYBRID PLUS (inserita in OMNI CONTAINER).

Libretto istruzioni
...

Kit gruppo di allacciamento posteriore per installazione in OMNI CONTAINER   Cod.3.025398

Per VICTRIX kW TT PLUS, VICTRIX TERA PLUS V2 e unità interna di VICTRIX HYBRID PLUS (inserita in OMNI CONTAINER).

Libretto istruzioni
...

DIM 2 ZONE ErP   Cod.3.025607

Disgiuntore Idrico Multi-impianti per la gestione di impianti di riscaldamento con 2 zone dirette.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento a temperatura omogenea in 2 zone distinte della casa.
Il DIM 2 ZONE ErP è equipaggiato di 2 circolatori a basso consumo elettrico. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM 3 ZONE ErP   Cod.3.025608

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento con 3 zone dirette.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 3 zone distinte della casa a temperature omogenea.
Il DIM 3 ZONE ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM A/2BT ErP   Cod.3.025610

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento misti.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 3 zone distinte della casa a temperature differenziate (1 alta temperatura e 2 bassa temperatura).
Il DIM A/2BT ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
La temperatura di mandata alla zona miscelata, può essere impostata in un range compreso fra i 25 e i 75 °C.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM ABT ErP   Cod.3.025609

Disgiuntore Idrico Multi-impianti con circolatori modulanti a basso consumo per la gestione di impianti di riscaldamento misti.
Studiato per distribuire in maniera indipendente l'acqua del circuito di riscaldamento in 2 zone distinte della casa a temperature differenziate.
Il DIM ABT ErP è equipaggiato di circolatori modulanti a basso consumo. Il collegamento a cronotermostati ambiente in ogni zona, consente di impostare la temperatura e l'orario desiderato garantendo il massimo comfort in tutta l'abitazione.
La temperatura di mandata alla zona miscelata, può essere impostata in un range compreso fra i 25 e i 75 °C.
Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Disegno componenti principali in .dwg Libretto istruzioni
...

DIM BASE ErP   Cod.3.025606

Disgiuntore Idrico Multi-impianti per la gestione di impianti di riscaldamento con grandi portate d'acqua.
Studiato per aumentare la portata di acqua sul circuito di riscaldamento dell'abitazione. Equipaggiato di circolatore modulante a basso consumo elettrico. Si caratterizza per la possibilità di essere installato a scomparsa, grazie alla profondità del telaio da incasso di soli 19 cm, oltre che a parete.

Libretto istruzioni Disegno componenti principali in .dwg
...

UB INOX 80 V2   Cod.3.027817

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 83,9 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di scambiatore acqua/acqua avvolto a doppia spirale concentrica, realizzato in acciaio Inox ed estraibile.
UB INOX 80 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX 120 V2   Cod.3.027818

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 128.8 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX 120 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX 200 V2   Cod.3.027819

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 199 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX 200 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri e anodo di magnesio.
Già predisposto per l'inserimento di centralina solare, l'allacciamento ai collettori solari avviene con appositi kit optional.
La mantellatura verniciata RAL 9010, consente di integrare l'unità bollitore all'interno degli ambienti.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

UB INOX SOLAR 200 V2   Cod.3.027820

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria con circuito solare integrato.
E' la soluzione ideale per situazioni impiantistiche dove lo spazio installativo è limitato. La mantellatura verniciata RAL 9010, completa di cruscotto con termometro e centralina solare integrata, consente di integrare l'unità bollitore all'interno degli ambienti.
L'Unità Bollitore è composta da un boiler da 199 litri interamente realizzato in acciaio Inox, con flangia superiore di ispezione e di sonda NTC per il collegamento a caldaie Immergas < 35 kW.
Coibentazione superiore, inferiore e frontale morbida, coibentazione perimetrale a due strati (rigido e morbido). Il boiler è dotato di 2 scambiatori acqua/acqua avvolti a doppia spirale concentrica, realizzati in acciaio Inox ed estraibili.
UB INOX SOLAR 200 V2 è inoltre completo di valvola di sicurezza 8 bar, vaso di espansione sanitario da 8 litri, vaso di espansione solare da 18 litri, gruppo di circolazione singolo, valvola miscelatrice e anodo di magnesio.
Garanzia convenzionale di 5 anni.

Libretto istruzioni
...

INOXSTOR 200 V2   Cod.3.027746

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 202.6 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 6 cm, flessibile e smontabile.La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 200 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Libretto istruzioni
...

INOXSTOR 300 V2   Cod.3.027747

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 279 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 6 cm, flessibile e smontabile.La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 300 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Libretto istruzioni
...

INOXSTOR 500 V2   Cod.3.027748

Unità Bollitore in acciaio Inox, per la produzione di acqua calda sanitaria.
L'Unità Bollitore è composta da un boiler da 480 litri interamente realizzato in acciaio inox, con flangia di ispezione posizionata nella parte frontale inferiore. È dotato di due scambiatori acqua/acqua realizzati in acciaio Inox e di sonda NTC per il collegamento a caldaie Immergas < 35 kW. Il boiler possiede idonea coibentazione con spessore di 8 cm, flessibile e asportabile. La protezione anodica di serie è costituita da due anodi di magnesio, uno inserito nella parte superiore e l'altro nella parte bassa di fianco alla flangia. E' inoltre abbinabile ad anodo elettronico con apposito kit optional.
INOXSTOR 500 V2 è predisposto per il fissaggio del gruppo di circolazione solare al corpo del bollitore e per l'inserimento di una resistenza elettrica.
Garanzia convenzionale di 5 anni.
Libretto istruzioni
...

Kit allacciamento universale per caldaie murali istantanee e con bollitore   Cod.3.011667

Per caldaie murali istantanee e con bollitore (con tubo gas rivestito ai sensi dell'UNI-CUG 9891).

Libretto istruzioni
...

Kit rubinetti impianto con filtro da 3/4" per caldaie murali   Cod.3.015854

Per caldaie murali (ad esclusione versioni NIKE STAR 24 ErP, NIKE MINI 28 ErP e MINI NIKE 24 ErP).

Libretto istruzioni
...

Kit rubinetti impianto da 3/4" (cromati)   Cod.3.5324

Per caldaie murali da esterni.

Libretto istruzioni
...

Kit gruppo di allacciamento pensile aggiuntivo unità bollitore separata   Cod.3.024609

Per installazione pensile di VICTRIX EXTRA PLUS e VICTRIX TERA PLUS V2 in abbinamento a Unità Bollitore separata. (da abbinare al kit allacciamento pensile cod. 3.024907).

Libretto istruzioni
...

Kit gruppo di allacciamento pensile per solo riscaldamento   Cod.3.024907

Per installazione pensile di VICTRIX EXTRA PLUS e VICTRIX TERA PLUS V2 in configurazione solo riscaldamento.

1.037189
...

Kit resistenza antigelo   Cod.3.017324

Per protezione antigelo fino a -15°C.
Per VICTRIX EXTRA, VICTRIX EXA, VICTRIX TERA V2, VICTRIX TERA VIP, VICTRIX ZEUS SUPERIOR, VICTRIX ZEUS, VICTRIX HYBRID/PLUS, MAGIS PRO V2, MAGIS COMBO V2 e TRIO PACK-TRIO HYDRO.

Libretto istruzioni
...

Kit aria propanata   Cod.3.027535

Per funzionamento apparecchi ad aria propanata (50% aria - 50% propano).
Per VICTRIX TERA V2 e VICTRIX HYBRID/PLUS.

...

Kit pompa scarico condensa compatto per caldaie murali   Cod.3.026374

Per caldaie murali. Da utilizzare in caso di contro pendenza tra sifone e scarico; da installare esternamente all'apparecchio.

Libretto istruzioni
...

Kit valvola miscelatrice per kit multizona   Cod.3.027084

Da abbinare al kit multizone e multiremoto cod. 3.022165 per la gestione delle zone miscelate.
Il kit comprende una valvola miscelatrice motorizzata, sonda di mandata per zona miscelata, termostato di sicurezza.
Da abbinare ai seguenti apparecchi: VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX TERA V2 e VICTRIX EXA.

...

Kit vaso espansione da 2 litri   Cod.3.017514

Per VICTRIX EXTRA/PLUS, VICTRIX TERA V2/PLUS V2, VICTRIX EXA, VICTRIX HYBRID/PLUS e MYTHOS HP.

Libretto istruzioni
...

Kit dosatore polifosfati   Cod.3.017323

Per apparecchi posti all'interno degli edifici o in OMNI CONTAINER, il dosatore di polifosfati è l'optional che consente di rispettare le condizioni imposte dal Decreto Interministeriale 26 Giugno 2015. Tale decreto prevede obbligatoriamente per gli impianti destinati alla produzione di acqua calda sanitaria il trattamento dell'acqua (trattamento chimico di condizionamento o di addolcimento) nei casi in cui la durezza sia oltre i 15 gradi francesi.
Kit per VICTRIX MAIOR, VICTRIX EXTRA, VICTRIX TERA V2, VICTRIX TERA VIP, VICTRIX EXA, VICTRIX SUPERIOR, VICTRIX HYBRID/PLUS e MYTHOS HP.

Libretto istruzioni
...

Kit filtro ciclonico magnetico per caldaie a condensazione   Cod.3.024176

Per residui ferrosi nell'impianto termico, solo per installazioni all'interno dell'edificio.
Per VICTRIX EXTRA, VICTRIX SUPERIOR/PLUS, VICTRIX ZEUS, VICTRIX ZEUS SUPERIOR, VICTRIX EXA, VICTRIX TERA V2, VICTRIX HYBRID/PLUS e MAGIS VICTRIX ErP.

Libretto istruzioni
...

Kit disconnettore   Cod.3.016301

Per VICTRIX SUPERIOR, VICTRIX EXTRA, VICTRIX TERA V2, VICTRIX EXA e VICTRIX HYBRID/PLUS.

Libretto istruzioni
...

Kit carter inferiore per caldaie a condensazione   Cod.3.027341

Carter estetico inferiore che serve a coprire la zona degli allacciamenti ed i principali accessori abbinabili alle caldaie gamma VICTRIX EXTRA, VICTRIX MAIOR, VICTRIX TT, VICTRIX MAIOR TT/PLUS, VICTRIX kW TT/PLUS, VICTRIX TERA V2/PLUS V2, VICTRIX EXA e VICTRIX HYBRID/PLUS.
Il kit è composto da due fianchetti in lamiera verniciata, una parte frontale in plastica termoformata e viti di fissaggio.
Il carter ha due possibili combinazioni di montaggio, differenziate di circa 30 mm in profondità (attraverso 2 punti di fissaggio diversi).
L’altezza del carter è di 250 mm.

Libretto istruzioni
...

Kit passivatore di condensa installazione singola   Cod.3.019857

Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.

Libretto istruzioni

Prodotti correlati

TRIO HYDRO sistema HYBRID 5
Sistema idronico da incasso e in armadio tecnico
Vai al prodotto
TRIO HYDRO sistema HYBRID 8
Sistema idronico da incasso e in armadio tecnico
Vai al prodotto
TRIO HYDRO sistema HYBRID 12
Sistema idronico da incasso e in armadio tecnico
Vai al prodotto
UB INOX 200 V2
Unità Bollitore in acciaio Inox per la produzione di acqua calda sanitaria
Vai al prodotto
UB INOX SOLAR 200 V2
Unità Bollitore in acciaio Inox per la produzione di acqua calda sanitaria con circuito solare integrato
Vai al prodotto
GAUDIUM SOLAR PLUS BASE V2
Gruppo idronico per impianto termico mono zona per l'abbinamento a caldaie solo riscaldamento
Vai al prodotto

Garanzie e agevolazioni

10 ANNI DI GARANZIA
CON ATTIVAZIONE GRATUITA

Tutte le caldaie con potenza inferiore a 35 kW, possono avere 10 anni di garanzia senza costi di attivazione. In più l’estensione può arrivare fino a 15 anni.

Scopri di più
Rate comode
e risparmio immediato

La qualità Immergas anche a rate: dalle caldaie a condensazione agli impianti con energie rinnovabili.

Scopri di più
Agevolazioni fiscali

Detrazioni e incentivi permettono di avere la qualità Immergas in modo più conveniente anche nel 2023. Tutte le soluzioni da scegliere in vigore.

Scopri di più

Contatti, centri assistenza, vendita

Parla con noi

Ho preso visione dell'informativa sulla privacy e presto il consenso all'invio della Newsletter da parte di Immergas S.p.A

Autorizzazione privacy *:
non autorizzo
autorizzo
